Fluke 190系列医疗示波表

分享到:
福禄克Fluke 190系列医疗示波表
Fluke 190系列医疗示波表:医疗应用所需的速度、性能和分析能力
Fluke 190 系列医疗示波表是专门针对维护医疗成像设备和视频系统时要求苛刻的应用而设计的高性能示波器。医疗示波表基于Fluke 190系列示波表,针对医疗设备的维护在以下方面进行了优化,提供强大的测量能力:X射线、MRI、核医疗学和超声波。
  • 双输入通道 - 100 或 200 MHz 带宽
  • 每通道高达2.5 GS/s 的实时采样率
  • mAs (毫安秒)(current-over-time)测量功能
  • 即触即测(Connect-and-ViewTM)自动触发功能,各种手动触发模式,还有外部触发功能
  • 可选的视频触发,可用于标准和高分辨率的视频系统
  • 智能平均
  • 可选的余辉模式
  • 在示波记录模式下每通道27,500 点的记录长度
  • 100个屏幕的自动捕获和回放
  • 自动波形测量
  • 4小时的可充电镍氢电池组
  • 1,000 V CAT II 和 600 V CAT III 安全认证
  • 高达1,000 V 的独立浮地隔离输入
  • 包括5,000 字的真有效值多用表和无纸趋势绘图记录仪
  • 包括FlukeView 软件、便携包和附件

mAs 测量功能, 计算时间内的电流量
利用光标,可以直接测量X射线系统产生的射线的总量,或者某一个系统的充电总量。

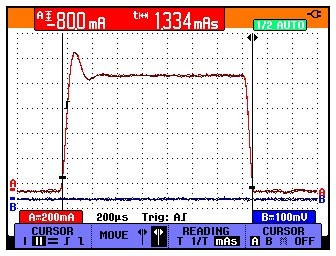

Fluke190 示波表mAs 测量功能

智能平均
智能平均功能可以计算连续采集的平均波形,降低噪声的影响。利用该功能,还可以观察到不同波形的偶发性事件,而其对平均波形曲线不产生影响。这就使得用户可以观察到视频行序列的平均曲线,但仍然能看到一闪而过的偶发性的回扫信号。正是有了智能平均功能,当信号有大的变化时,示波器能快速响应,例如当探测不同的测试点时,仍然可充分利用平均的优势。

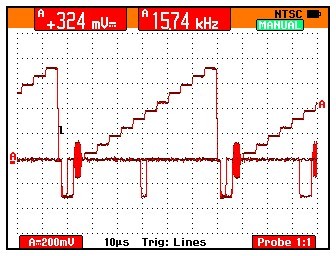

Fluke 190系列医疗示波表智能平均功能
增大的偏置范围
现在,垂直偏置范围可达16 格,可以进行垂直放大,以研究信号的细微的细节。

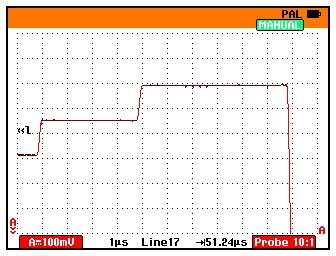

Fluke 190系列医疗示波表
可选余辉功能
利用可选择消隐时间的余辉模式,可以发现波形中的异常信号,并在复合彩色视频信号中优化颜色信息的显示。还可以结合“散点”模式,显示已调波信号;或者结合“折线”模式,显示连续的稳定波形。

增强的视频触发功能
除了具有标准的、隔行扫描电视信号触发能力外,现在,示波表可以由高分辨率的非隔行扫描视频系统触发。190示波表可由所有视频行信号触发(非选择性的),或者可以选择个别的视频行信号触发,每帧最多可大2800行。
MA190 附件套件
MA190 附件包可使Fluke 190示波表应用于医疗成像和视频系统现场。该附件包为Fluke 190M 的标准配置。
附件套件中包括:
  • 50 ohm BNC 馈线端接器,具有绝缘套,保证测量期间测试连接的正确端接。
  • 50 ohm BNC 端接器,10:1 的信号衰减;确保在获得最优的信号幅值的同时测试端子具有合适的负载,从而可以增大偏置范围。
  • 1 ohm 分流器,用于电流测量,绝缘接口。
  • 安全设计的BNC电缆,1.5 m (5 ft), 塑料连接器,即使在没有地电势的时候也能保证测试端子的安全连接。
  • 绝缘 BNC(f)接头到 4 mm 香蕉插头的适配器 。
  • 双 4 mm 香蕉头插孔(1 红,1 黑)。

示波器模式

显示和采集

显示的通道:

输入 A、输入 B,两个通道

显示模式:

智能平均、普通平均、可选消隐时间的余辉模式、反向显示、波形回放



智能平均显示平均后的曲线;显示与平均曲线差异很大的偶发性事件,但对平均曲线不产生影响

平均系数:

可选: 2次平均、4次平均、8次平均、64次平均 或 不平均

可选消隐时间的余辉:

短、中、无穷或关闭;可以和“散点”或“折线”模式配合使用

触发和延迟-视频触发

隔行扫描视频:

NTSC、PAL、PALplus、SECAM。可以选择场1、场 2、所有行信号或用户从帧中选择特定行

非隔行扫描视频:

每帧最多可达2800行,视频扫描率可达65 kHz;可由场信号、所有行信号或用户选择的行信号触发

光标测量

双垂直线:

光标之间的时间、标记之间的电压、1/T (单位为 Hz)、mVs、mAs

缩放

水平缩放:

最大 8x倍

垂直缩放:

使用位置控制开关(偏置) 和垂直灵敏度开关

偏置范围

观察正向信号时的最大偏置:

在输入灵敏度设置为5-50 mV/div (使用10:1探头或TA190-50R时为50-500 mV/div.)时为16格;在其它垂直灵敏度设置下为8格

观察反向信号时最大偏置:

在所有灵敏度设置下均为8格
