V100激光非接触型测振仪

分享到：

理音V100激光非接触型测振仪不需要在被测物体上安装传感器，只需对准测量点，对发射激光及接受激光进行特殊技术处理，测量被测物体的振动数据，特别适用于机器零部件，电子元器件等微小物品振动测量。

V100激光非接触型测振仪特点

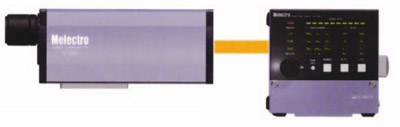

V100/CU100的结构组成

敏感器件（传感器）V100性能指标

激光光源 He-Ne气体激光器CW波长：632.8nm

输出光量 1mW以下

激光安全基准二类

测量距离 295mm-700mm/5mm联结环+使用标准透镜时

400mm-2m/使用标准透镜时

外形尺寸大约为57（W）′111（H）′259（D）mm(包括突起物)

重量大约为1.9 kg

控制器件CU100性能指标

高通滤波器（HPF） 0.5Hz, 30Hz, 300Hz,

低通滤波器（LPF） 3kHz, 30kHz, 300kHz,

输出端子监控输出、速度输出、S1输出和S2输出

快门

通/断端子开路时：ON

端子断路时：OFF（BNC端子）

电源/电力消耗 AC100V-240V±10%50/60Hz大约为42VA

电缆长度 AC电缆长1.5米, DC电缆长3.0米

外形尺寸大约为115(W)′111(H)′281(D)mm（包括有突起物）

重量大约为3.8公斤

信号处理模块组件说明

F/V 模块组件 CU100-S CU100-M CU100-L

速度范围 20mm/s/V 60mm/s/V 2m/s/V

位移范围 2mm/V 6mm/V 200mm/V

20mm/V 60mm/V 2mm/V

200nm/V 600nm/V 20mm/V

测量频率范围 0.5Hz-300kHz(-3dB以内)

速度输出电平 ±5V

测量精度 ±2%以内

位移输出电平 ±5V，S1端子输出

测量精度 ±3%以内
