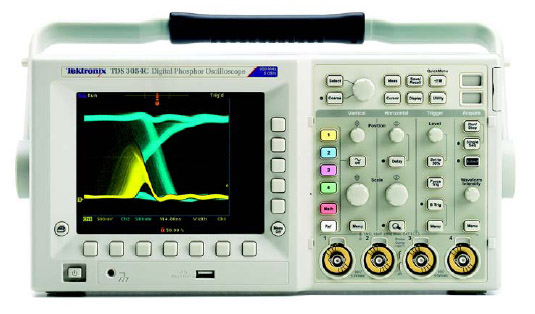

TDS3054C数字荧光示波器
TDS3054C数字荧光示波器主要性能指标: |
简便易用功能: 前面板USB 主机端口,简便地存储和传送测量数据 25 种自动测量功能 标配FFT 多语言用户界面 WaveAlert© 异常波形自动检测TekProbe©接口支持有源探头、差分探头和电流探头,自动定标和确定单位 |
便携式设计: 轻便的设计(仅7 磅/3.2 公斤),容易携带 选配内置电池,在没有供电电源的情况下最长可以工作三个小时 |

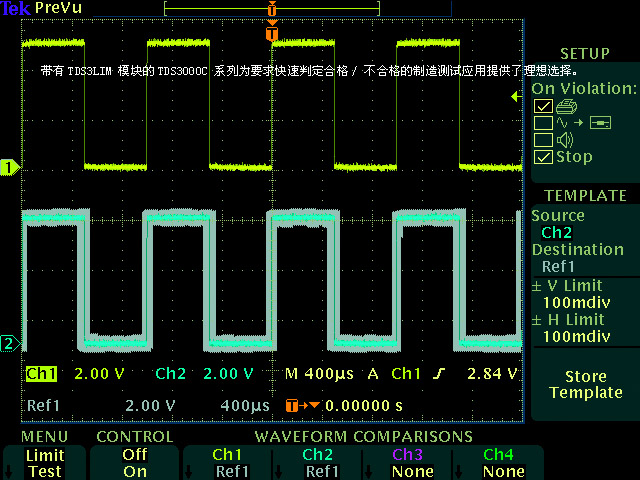

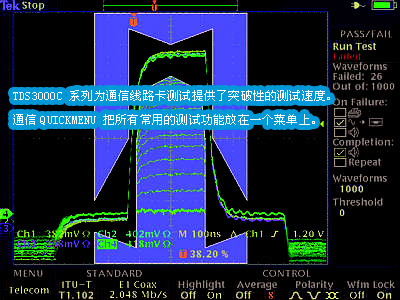

专用分析应用模块: 高级分析模块 极限测试模块 通信模板测试模块 扩展视频模块 601 串行数字视频模块 |
以经济的价位提供您需要的性能: TDS3000C 系列数字荧光示波器(DPO)以经济的价位为您提供了所需的性能。TDS3000C 提供了100 MHz- 500 MHz的带宽及高达5 GS/s 的采样率,可以准确地表示信号。 |
DPO 可以更全面地查看复杂的信号: 为解决问题, 首先必需看到问题。TDS3000C 系列提供了3,600 wfms/s 的连续波形捕获速率及实时辉度等级,使 您能够看到并解决问题。 快速连续波形捕获速率可以迅速揭示问题特点,进而应用高级触发隔离问题,节约大量的时间。 实时辉度等级突出显示与信号活动历史有关的细节,可以更简便地了解捕获的波形特点。与其它类似示波器不同,即使 在采集停止后,它仍能保留历史数据。 |
使用DRT 采样技术和Sin(x)/x 内插功能迅速调试和检定信号: TDS3000C系列融独特的数字实时(DRT)采样技术与sin(x)/x 内插功能于一身,可以在所有通道上同时精确地检定各种信号类型的特点。与其它类似示波器不同,在打开额外的通道时,TDS3000C 系列的采样率没有变化。这种采样技术可以捕获其它同类示波器可能会漏掉的高频信息,如毛刺和异常边沿,sin(x)/x 内插保证了可以精确地重建每个波形。 |
应用范围: 数字设计、调试和测试 视频安装和服务 电源设计 教育和培训 通信模板测试 制造测试 通用工作台测试 |
设置和使用简便: 在时限紧张时,您需要示波器直观易用,您想最大限度地减少学习和重新学习使用示波器的时间。TDS3000C 系列示波器帮助您缩短学习周期。简单的导航和专用前面板控制功能可以带您进入需要使用的功能,您可以用更少的时间学习使用示波器,用更多地时间完成手边的任务。 |
简单地编制文档和进行分析: TDS3000C 系列标配一个USB 主机端口,因此可以简便地存储及把测量信息传送到PC。 OpenChoice? PC 通信软件可以把屏幕图和波形数据简单地放到独立式桌面应用中,或直接放到Microsoft Word 和Excel中。作为OpenChoice 的补充,NationalInstruments LabVIEW signalExpressTM泰克版软件为您提供了扩展功能,包括高级分析、数据记录、远程仪器控制和实时波形分析。 如果您不想选择使用P C 进行分析,TDS3000C 还标配25 种自动测量、波形加减乘除数学函数和快速傅立叶变换(FFT)。与其它类似示波器不同,TDS3000C系列数学运算和测量允许使用全部采集记录长度,或在采集内部隔离发生的特定事件。 |
仪器控制: 通过使用内置以太网端口,e*Scope 网上遥控功能可以使用互联网和PC,从世界上任何地方控制TDS3000C 示波器。 |
在您需要的地方工作:TDS3000C 系列在一个紧凑的设计中提供了DPO 的处理能力,它仅深5.9 英寸(149 mm),释放了宝贵的工作台空间。在您需要把示波器带到另一个实验室时,其7 磅(3.2 公斤)重的便携式设计可以轻松完成运输工作。如果您的工作需要更多的流动性,那么您可以选配电池,在没有供电电源的情 况下连续工作长达三个小时的时间。 |
TDS3000C系列电气特性 | ||||||
TDS3012C | TDS3014C | TDS3032C | TDS3034C | TDS3052C | TDS3054C | |
带宽 | 100 MHz | 100 MHz | 300 MHz | 300 MHz | 500 MHz | 500 MHz |
计算得出的上升时间 (典型值) |
3.5 ns | 3.5 ns | 1.2 ns | 1.2 ns | 0.7 ns | 0.7 ns |
通道数量 | 2 | 4 | 2 | 4 | 2 | 4 |
外部触发输入 |
所有型号均包括
|
|||||
每条通道上的采样速率 | 1.25 GS/s | 1.25 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s | 5 GS/s |
最大记录长度 |
10K 样点
|
|||||
垂直分辨率 |
9 位
|
|||||
垂直灵敏度, 1 MΩ |
1 mV/div - 10 V/div
|
|||||
垂直灵敏度, 50Ω |
1 mV/div - 1 V/div
|
|||||
输入耦合 |
AC, DC, GND
|
|||||
输入阻抗 |
并联13 pF 或50Ω 端子时1 MΩ
|
|||||
DC 增益精度 |
± 2%
|
|||||
最大输入电压(1 MΩ) |
150 VRMS, 峰值≤ 400 V
|
|||||
最大输入电压(50Ω) |
5 VRMS, 峰值≤ 30 V
|
|||||
定位范围 |
± 5 div
|
|||||
带宽极限 | 20 MHz | 20 MHz | 20 MHz,150 MHz | 20 MHz,150 MHz | 20 MHz,150 MHz | 20 MHz,150 MHz |
时基范围 | 4 ns-10 s | 4 ns-10 s | 2 ns-10 s | 2 ns-10 s | 1 ns-10 s | 1 ns-10 s |
时基精度 | 在任意1 ms 时间间隔上± 20 ppm | |||||
输入/ 输出接口 | ||||||
以太网端口 | RJ-45 连接器, 支持10Base-T LAN | |||||
USB 端口 | 前面板USB 2.0 主机端口,支持USB 闪存 | |||||
GPIB 端口 | 全面的发话/ 接听模式、设置和测量(TDS3GV 通信模块选配) | |||||
RS-232-C 端口 | DB-9 公头连接器,全面的发话/ 接听模式;控制所有模式、设置和测量 波特率最高38,400(TDS3GV 通信模块选配) |
|||||
VGA 视频端口 | DB-15 母头连接器,监视器输出,在配有VGA 的大型监视器上直接显示信息(TDS3GV 通信模块选配) | |||||
外部触发输入 | BNC 连接器,输入阻抗> 1 MΩ,并联电流17 pF;最大输入电压150 VRMS | |||||
采集模式: DPO - 捕获并显示复合波形、随机事件以及实际信号行为中的细微模式。DPO能够实时显示、存储和分析信号的三维信息,即振幅、时间和振幅在各期的分布。 峰值检测 - 捕获高频和随机毛刺。可以捕获窄至1ns 的毛刺。 WaveAlert - 在所有通道上监视输入信号,并在出现任何与捕获的正常波形相偏离的波形时向用户示警。 采样 - 仅限数据采样。 平均值 - 平均计算2至512个(可选)捕获的波形数据。 包络 - 在一次或多次捕获信号上获得的最大/最小值。 单一序列 - 使用单一序列(Single Sequence)按钮,一次捕获一个单次触发的捕获序列。 |
||||||
触发系统: 主要触发方式 - 自动触发(支持40ms/格和更慢的滚动模式)、正常触发、单一序列触发。 B 触发 - 在时间或事件后触发。 时间触发范围 - 13.2 ns- 50 s。 事件触发范围 - 1 至9,999,999 个事件。 |
||||||
触发类型: 边沿 - 常规式电平驱动触发。任何通道上的正负斜率。耦合选择:DC、噪声抑制、高频抑制、低频抑制。 视频 - 可以在NTSC、PAL、SECAM 所有行或单行、奇/ 偶或所有场上触发。 扩展视频 - 可以在广播和非广播(自定义)标准特定行及在模拟高清电视格式(1080i, 1080p,720p,480p)上触发。要求TDS3VID 或TDS3SDI 应用模块。 脉宽(或毛刺) - 可以在小于、大于、等于或不等于可选时限范围内(39.6 ns- 50 s)的脉冲宽度上触发。 欠幅脉冲 - 可以在穿过一个门限,但在再次穿过该门限前不能穿过第二个门限的脉冲上触发。 转换速率 - 可以在快于或慢于设定速率的脉冲边沿速率上触发。可以是上升沿、下降沿或二者兼有。 码型-在特定时间为真或假时指定AND、OR、NAND、NOR。 状态- 任意逻辑状态。可以触发时钟的上升沿或下降沿。可以在两个输入(而不是4 个)的组合上使用逻辑触发。 通信 - 为按照ANSI T1.102 标准进行的DS1/DS3 通信模板测试提供所需的隔离脉冲触发功能。要求TDS3TMT应用模块。 交替 - 按顺序将每条活动通道作为触发源。 |
||||||

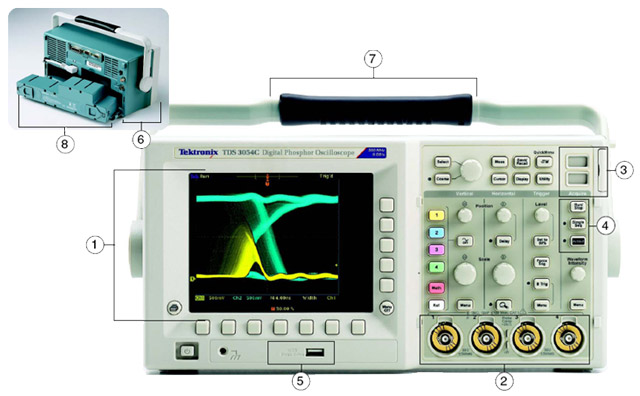

1 数字荧光示波器- 使用TDS3000C 系列3,600 个波形/ 秒的连续波形捕获速率和实时辉度等级,更快地发现和调试设计问题。连续高波形捕获速率迅速揭示问题特点,进而能够应用高级触发隔离问题,节约了大量的时间。实时辉度等级揭示累积的信号活动“历史”。数字荧光示波器可以更简便地了解捕获的瞬变特点。它突出显示了信号轨迹发生频次更高的区域。 2 数字实时采样-使用泰克独一无二的数字实时(DRT)采样技术,在四条通道上同时迅速调试和检定各种信号类型。这种采样技术可以捕获其它同类示波器可能会漏掉的高频信息,如毛刺和异常边沿。 3 选配应用模块- 把示波器转换成专用仪器,执行极限测试、通信模板测试和视频调试。TDS3AAM 高级分析模块TDS3LIM 极限测试模块TDS3TMT 通信模板测试模块TDS3VID 扩展视频分析模块TDS3SDI 601 串行/ 数字视频模块 4 设置和操作简单- 自动设置调节各种控制功能,生成实用的输入信号显示画面,简化设置。最常用的功能已经放到面板上,可以直接进入这些功能(如单一序列按钮、打印按钮、缩放和参考)。 5 USB 主机端口- 方便地使用USB 闪存,存储个人示波器设置、屏幕图和波形数据,以备日后使用。另外还可以使用USB 主机端口,简便地更新仪器固件。 6 外观紧凑,深149.0 mm (5.9 英寸) -释放宝贵的工作台或桌面空间。 7 坚固耐用的把手- 轻松的把便携式仪器(没有选配电池时重3.2公斤[7.0磅])带到测试现场或不同楼层另一个房间中。 8 电池- 在没有供电电源的情况下能够连续工作长达三个小时的时间( 要求TDS3BATC)。 |
||||||
测量系统 光标- 幅度,时间。 自动波形测量 - 显示四种任意组合的波形测量值。或使用测量快照功能显示所有测量数据。测量项目包括:周期、频率、+宽度、-宽度、上升时间、下降时间、+占空比、- 占空比、+ 过冲、- 过冲、高、低、最大值、最小值、峰-峰、振幅、平均、平均周期、均方根、周期均方根、突发脉冲串宽度、延迟、相位、面积(Area)[需要配备TDS3AAM 模块。]、周期面积(Cycle Area)[需要配备TDS3AAM 模块。]。 测量统计- 平均值,最小值,最大值,标准偏差。要求TDS3AAM 应用模块。 门限-用户自定义自动测量门限,可以使用百分比或电压设置。 选通 - 可以使用屏幕或垂直光标隔离采集内部发生的特定事件,进行测量。 波形数学运算 代数运算- 加, 减, 乘, 除波形。 FFT - 频谱幅度。把FFT 垂直标度设置成线性RMS或dBV RMS,把FFT窗口设置成Rectangular、Hamming、Hanning或Blackman-Harris。 高级数学运算*1- 积分、微分、定义广泛的代数表达式,包括模拟波形、数学函数、标量、最多两个用户可调节变量及参数测量结果。例:(Intg (Ch1 - Mean(Ch1)) x 1.414 x VAR1)。 波形处理 自动设置 - 在垂直、水平和触发系统上单键自动设置所有通道,支持撤销自动设置功能。 偏移校正 - 可以用手控方式输入通道间的偏移校正值(± 10ns),以获得较好的定时测量值和更精确的数学波形。 显示特点 显示器类型- 6.5 英寸(165.1 mm)液晶TFT 彩色显示器。 显示器分辨率- 640像素水平x 480像素垂直(VGA)。 内插- Sin(x)/x。 波形样式 - 点、向量、可变余辉、无穷大余辉。 标线 - 全标、网格、交叉线、帧、NTSC、PAL、SECAM和示波(100%和75%彩条矢量)要求选项TDS3VID 和TDS3SDI 视频应用模块。 格式 - YT、XY 和门控XYZ(带Z 轴空白显示的XY 仅在4 通道仪器上提供)。 电源 AC 供电电源 电源电压- 100 VRMS- 240 VRMS ±10%。 电源频率- 100 V-120 V 时45 Hz - 440 Hz; 120 V - 240 V时45 Hz - 66 Hz。 能耗- 最大75 W。 电源供电- 要求TDS3BATC可充电锂电池。典型工作时间 - 3 小时。 |
