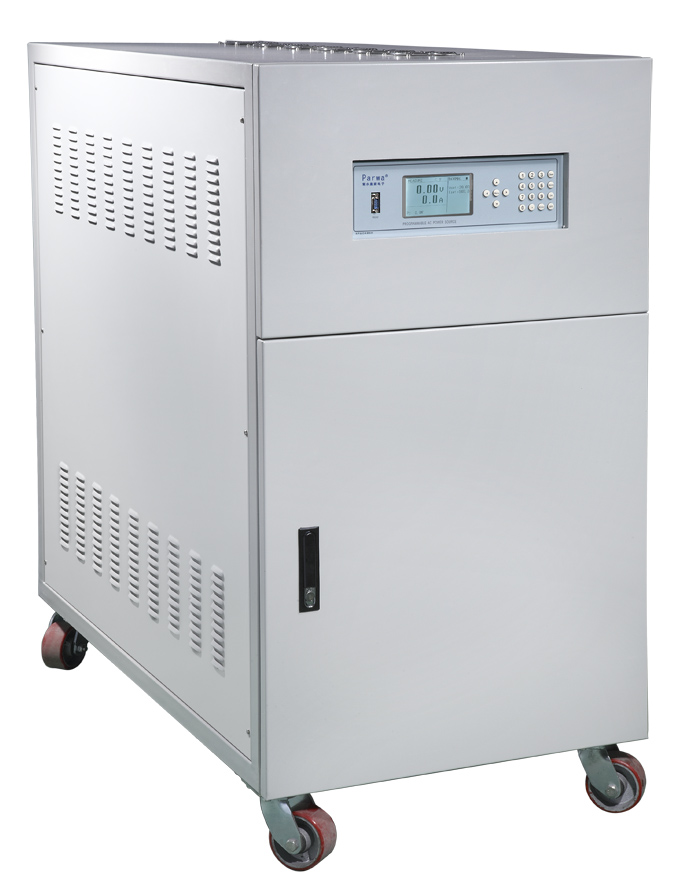

开关式可编程直流电源
开关式可编程直流电源特点
开关式可编程直流电源场所
■工矿企业、科研院校、研究所、工厂、实验室等设备;开关式可编程直流电源规格
功率Power |
7.5KW |
15KW |
30KW |
60KW |
120KW |
240KW |
360KW |
480KW |
|
制作方式Working |
开关PWM |
||||||||
输入INPUT |
相数Phase |
1φ2W |
3φ4W |
||||||
电压Voltage |
220V±10% |
380V±10% |
|||||||
频率Frequency |
50HZ±10% |
||||||||
输出OUTPUT |
电压Voltage |
电流Current |
|||||||
300VDC |
|
|
|
|
|
|
|
|
|
600VDC |
|
|
|
|
|
|
|
|
|
900VDC |
|
|
|
|
|
|
|
|
|
1200VDC |
|
|
|
|
|
|
|
|
|
纹波 Ripple |
1%FS(满量程)电压 |
||||||||
电源调整率 Load Regulation |
±0.5%FS |
||||||||
负载调整率 Load Regulation |
±1%FS |
||||||||
电压解析度 VoltageResolution |
Vo<1000:0.1V;Vo≥1000V:1V |
||||||||
电流解析度 CurrentResolution |
输出100A>Io≥10A:分辨率0.01A; 输出1000A>Io≥ |
||||||||
功率解析度 PowerResolution |
0.1W |
||||||||
功率解析度 PowerResolution |
0.1W |
||||||||
设定 项目 |
电压调节 CV |
10%-100%额定电压可调 |
|||||||
电流调节 CC |
10%-100%额定电流可调 |
||||||||
设定 精确度 |
电压Voltage |
±1% |
|||||||
电流Current |
±1% |
||||||||
测量 精确度 |
电压Voltage |
0.5%FS+5dgt |
|||||||
电流Current |
0.5%FS+5dgt |
||||||||
存储组数Memory |
共9组,每组可记忆电压、电流值,运行时间,可快速方便调用 |
||||||||
可编程组数Programmable |
共30组,每组可记忆电压、电流值,运行时间,可步阶运行 |
||||||||
限流设定I-LIM Set |
O-Max Current(超过电流设定值电源保护,停止输出) |
||||||||
限压设定V-LIM Set |
O-Max Voltage(超过电压设定值电源保护,停止输出) |
||||||||
保护Protection |
过压Over Voltage 过流Over Current 过温 Over Temp |
||||||||
负载特性Load speciality |
适用各种负载 |
||||||||
绝缘电阻Insulation |
输入对机壳 20MΩ 500VDC , 输出对机壳 20MΩ 500VDC |
||||||||
耐压 Pressure resistance |
输入对机壳 1500VAC 1分钟 , 输入对输出 1500VAC 1分钟 |
||||||||
冷却方式 Cooling |
风扇强制冷却 |
||||||||
运行环境 Environment |
0 |
||||||||
重量 Weight(Kg) |
50 |
90 |
300 |
500 |
750 |
1000 |
1800 |
, 2500 |
|
体积W×H×D(mm) |
430×700×700 |
610×930×1050 |
700×1200×1400 |
900×1580×1640 |
1000×1580×1800 |
◆本公司产品规格不断开发改进,如有变更恕不另行通知。
