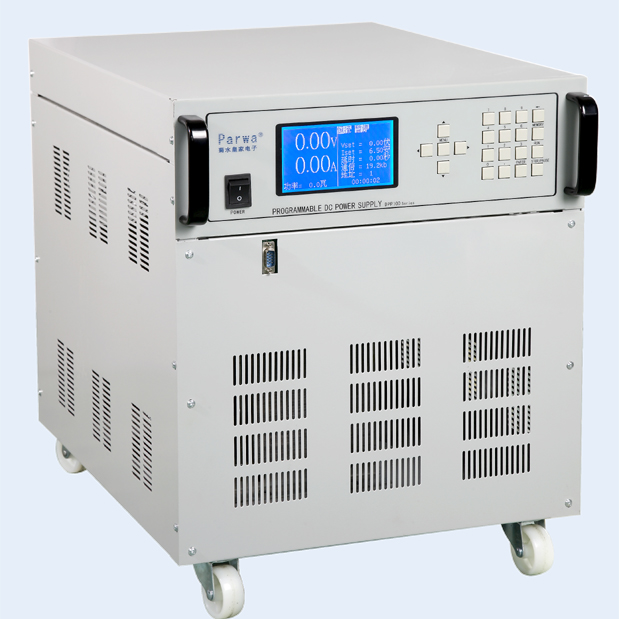

线性可编程直流电源
功率Power |
3KW |
6KW |
12KW |
18KW |
27KW |
|
制作方式Working |
开关+线性 |
|||||
输入INPUT |
相数Phase |
1φ2W |
3φ4W |
|||
电压Voltage |
220V±10% |
380V±10% |
||||
频率Frequency |
50HZ±10% |
|||||
输出OUTPUT |
电压Voltage |
电流Current |
||||
30VDC |
|
|
|
|
|
|
60VDC |
|
|
|
|
|
|
120VDC |
|
|
|
|
|
|
纹波 Ripple |
0.5%FS(满量程)电压 |
|||||
电源调整率 Load Regulation |
±0.2%FS |
|||||
负载调整率 Load Regulation |
±1%FS |
|||||
电压解析度 Voltage Resolution |
Vo<1000:0.1V;Vo≥1000V:1V |
|||||
电流解析度 Current Resolution |
输出100A>Io≥10A:分辨率0.01A; 输出1000A>Io≥ |
|||||
功率解析度 Power Resolution |
0.1W |
|||||
显示LCD Display |
电压V、电流A、功率W、时间T |
|||||
设定 项目 |
电压调节 CV |
0%-100%额定电压可调 |
||||
电流调节 CC |
0%-100%额定电流可调 |
|||||
设定 精确度 |
电压 Voltage |
±1% |
||||
电流 Current |
±1% |
|||||
测量 精确度 |
电压 Voltage |
0.3%FS+3dgt |
||||
电流 Current |
0.5%FS+3dgt |
|||||
存储组数Memory |
共9组,每组可记忆电压、电流值,运行时间,可快速方便调用 |
|||||
可编程组数 Programmable |
共30组,每组可记忆电压、电流值,运行时间,可步阶运行 |
|||||
限流设定I-LIM Set |
O-Max Current(超过电流设定值电源保护,停止输出) |
|||||
限压设定V-LIM Set |
O-Max Voltage(超过电压设定值电源保护,停止输出) |
|||||
保护Protection |
过压Over Voltage 过流Over Current 过温 Over Temp |
|||||
负载特性Load speciality |
适用各种负载 |
|||||
绝缘电阻Insulation |
输入对机壳 20MΩ 500VDC , 输出对机壳 20MΩ 500VDC |
|||||
耐压 Pressure resistance |
输入对机壳 1500VAC 1分钟 , 输入对输出 1500VAC 1分钟 |
|||||
冷却方式 Cooling |
风扇强制冷却 |
|||||
运行环境 Environment |
0 |
|||||
输入方式 Input mode |
接线排 |
|||||
输出方式 Output mode |
铜条引出 |
|||||
结构形式 Configuration |
台式 |
柜式 |
||||
重量 Weight(Kg) |
30 |
60 |
120 |
240 |
480 |
|
体积W×H×D(mm) |
430×133×540 |
610×460×540 |
540×910×700 |
540×1190×700 |
540×1750×700 |
◆本公司产品规格不断开发改进,如有变更恕不另行通知。
